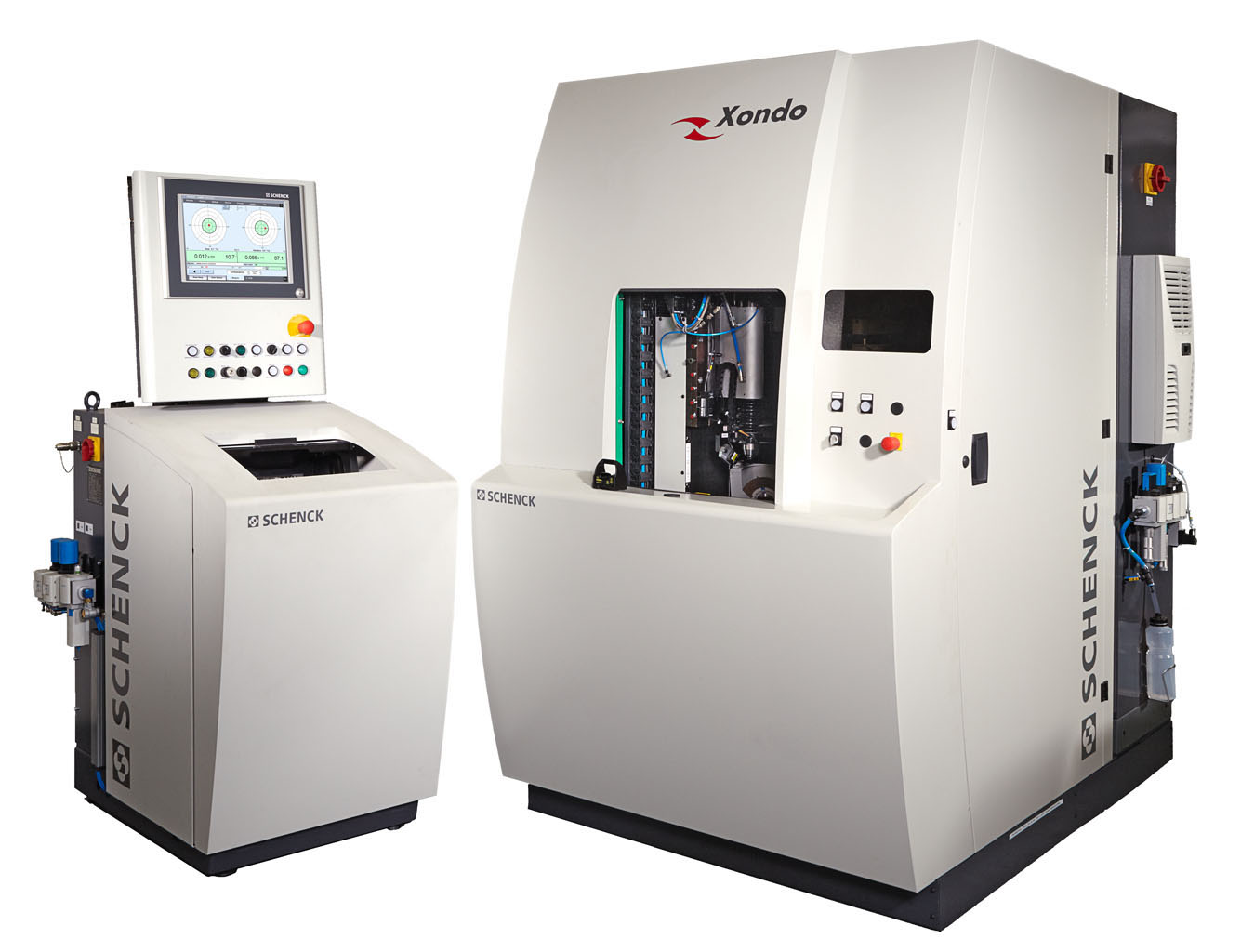

Xondo 010, Xondo 100, Xondo 300, Xondo 500半自动涡轮增压器/压缩机/叶轮平衡机

涡轮增压器压缩机叶轮的半自动平衡 特有的空气轴承支架，可实现极高的测量精度 数字化测量数据处理与数控不平衡校正 易于更换为其他转子类型 循环时间短 紧凑的设计 易于移动 钛加工（可选）

  • 产品描述
  • 适用范围
  • 技术参数
  • PDF文档下载
  • 产品视频
涡轮增压器压缩机叶轮的半自动平衡

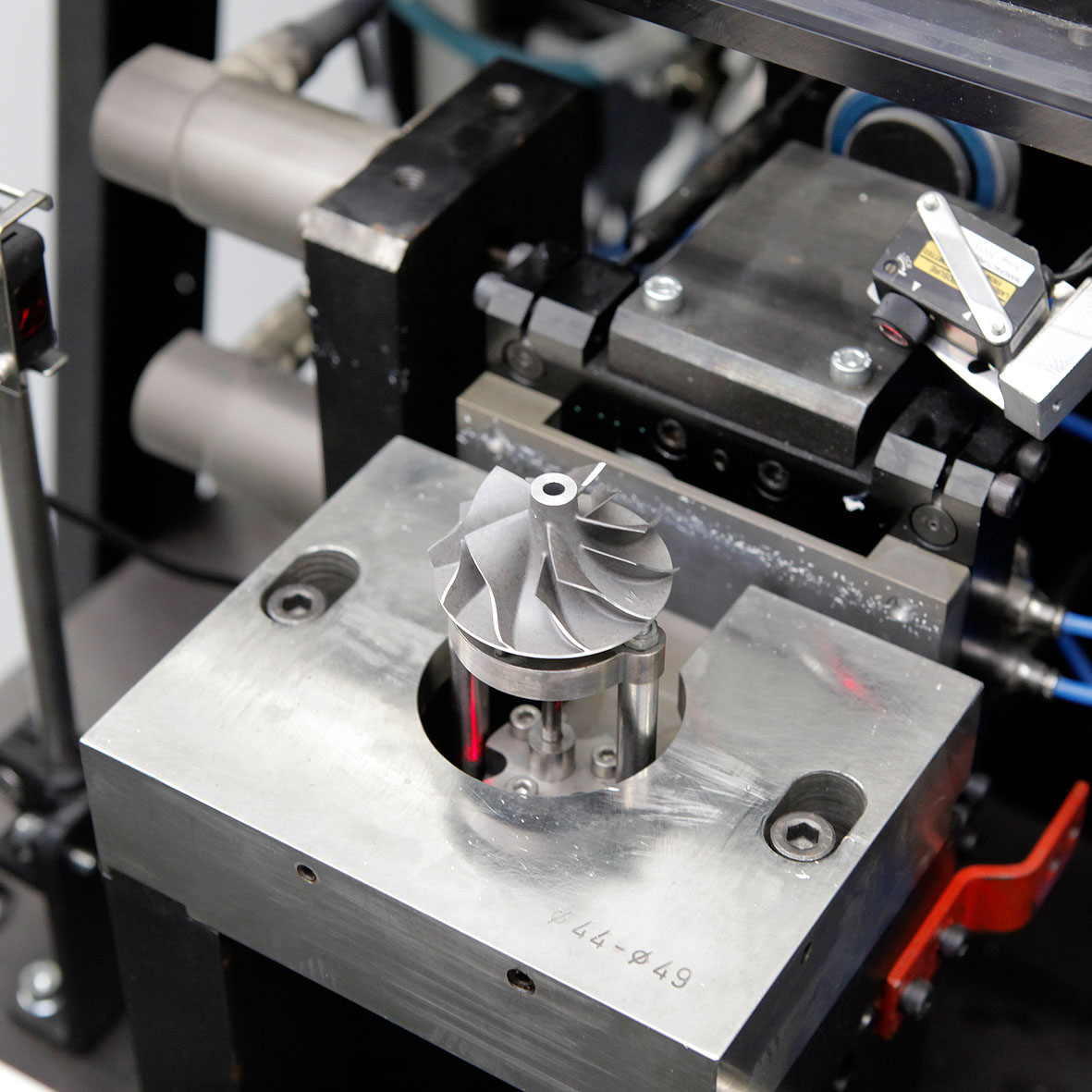

特有的空气轴承支架，可实现极高的测量精度
数字化测量数据处理与数控不平衡校正
易于更换为其他转子类型
循环时间短
紧凑的设计
易于移动
钛加工（可选）

测量和校正机械加工的涡轮增压器压缩机叶轮的动态不平衡
适用于中到大批量生产

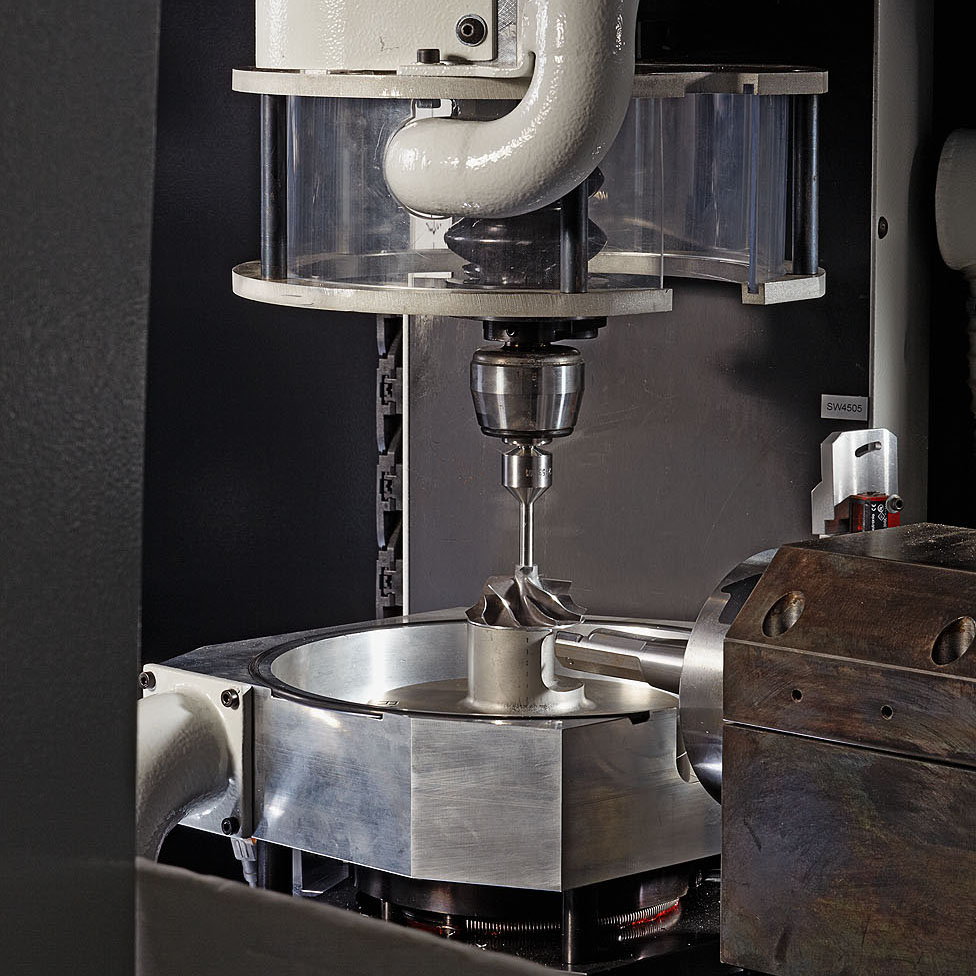

半自动不平衡测量和校正，通过在两个平面上进行极性铣削，最多两个校正步骤


技术参数 单位 Xondo 010  Xondo 100  Xondo 300  Xondo 500
测量单元   CAB 950  CAB 950  CAB 950  CAB 950
自动不平衡测量 •  •  •   •
自动不平衡校正 1)    •  •  •   •
机械手上下料
涡轮转子
叶轮 •  •  •   •
转子
重量 [g]  3 - 50  10 - 150  60 - 400   100 - 1500
外径 [mm]  25 - 65  30 - 95  65 - 125   120 - 180
设备
测量不确定度2） [gmm]  0,002 - 0,02  0,003 - 0,03  0,015 - 0,1   0,05 - 0,4
节拍 [s]  45 - 60  45 - 60  45 - 70  45 - 80
空气压力 [kPa]  450 - 600  450 - 600  450 - 600  450 - 600
空气消耗量 [m3/h]  8  8  8  8

选项
用于盲孔叶轮的静压轴承系统
1）轮头和轮背的极坐标铣削
2） 根据DIN 1319，95%置信度，取决于不同型号的工件
